| Ｖハンガー 特許、意匠、部分意匠出願済 天端吊り専用ワンタッチ式 |
 |
  |
（安全率５倍） |

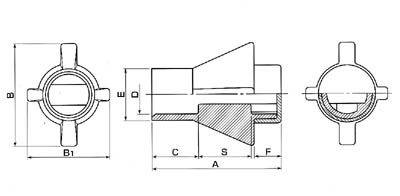

| 呼び名 | Ａ | B | B1 | C | Dφ | Eφ | F | S | 底部キャップ カラー |
材質 | １ケースの 入り個数 |
垂直吊り 最大吊り上げ 重量（Kg） |
斜め吊り 最大吊り上げ 重量（Kg） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NV20×40 | 45 | 50 | 40 | 18 | 20.5 | 26.0 | 15 | 10.5 | ホワイト | PA-66 | 1,300 | 500 | 500 |
| NV20×50 | 55 | 21 | 17.5 | ブルー | 1,050 | 900 | 600 | ||||||
| NV20×60 | 65 | 26 | 22.5 | イエロー | 900 | 1,300 | 700 | ||||||
| NV20×70 | 75 | 31 | 27.5 | グレー | 750 | 1,500 | 760 | ||||||
| V30×100 | 102 | 80 | 60 | 40 | 30.5 | 36.5 | 17 | 40.0 | − | 300 | 2,900 | 1,600 |
| ※上記天端吊りの最大吊り上げ重量は、天秤を使用しての天端２点吊り（２個１組）の値です。 ※上記斜め吊りの最大吊り上げ重量は、ワイヤー上端部角度６０度以内で、斜め吊り専用治具を 使用しての天端２点吊り（２個１組）の値です。 |
