圧縮試験成績表

@使用試験機 米国MTS社製810−12型(10ton)
A試験体の材質 PP(ポリプロピレン)

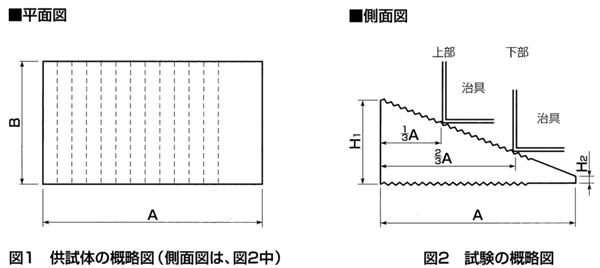

B試験体寸法 下記の試験結果の表中に記載(概略は、図1,2参照)
C試 験 条 件 試験体は、温度20±2℃、湿度30±10%で24時間保持した後、試験に供した。
D試 験 結 果 試験に際しては、実際の使用状況を考慮し図2のような試験治具を用い、試験体の上部、下部の2ヶ所をそれぞれ圧縮変形させて行った。

    E試験結果

試験結果は、最初のノコギリ状の凸凹の変形を除いた部分で1.0mm変形
した場合の上載荷重を示している。表中の荷重は、3回の平均値である。
呼び名/寸法mm H1 H2 1.0mm変形した時の上載荷重
下部(kgf) 上部(kgf)
50×25−15 50 25 15 236 170
60×40−10 60 40 10 241 196
60×40−20 20 332 217
80×25−20 80 25 248 228
100×25−20 100 399 422
130×25−20 130 365 373
90×50−20 90 50 442 357
110×40−30 110 40 30 351 177
110×40−40 40 367 270
130×50−50 130 50 50 316 296
*上記試験値は、使用にあたり参考にして頂くものであり、実際の使用荷重とは異なります。
